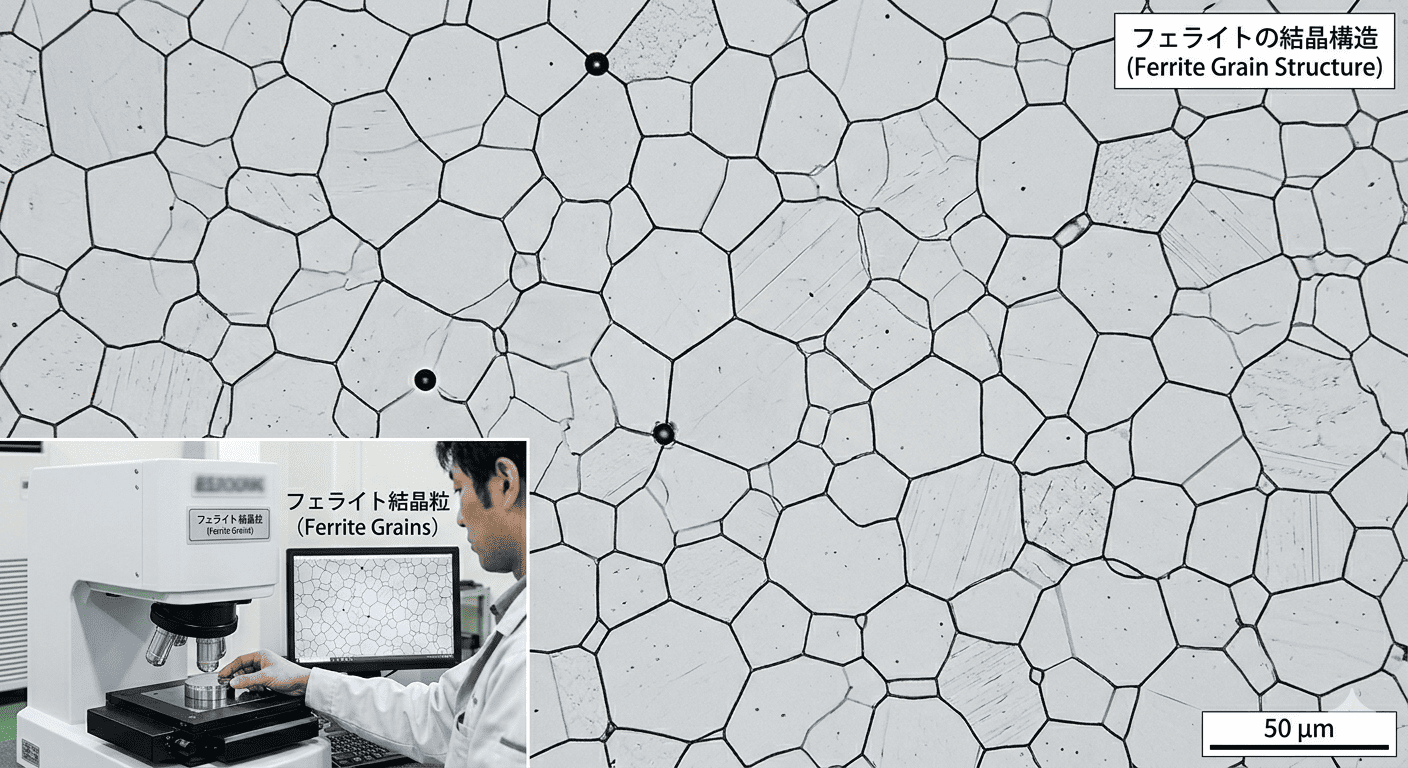

【補足】結晶粒径と伸び（延性）の関係をやさしく解説：強度とのトレードオフを理解する

📖 ホール・ペッチ則シリーズ補足編

前回の記事では、ホール・ペッチ則として「結晶粒が細かいほど降伏強度が高くなる」ことを解説しました。では伸び（延性）はどうなるのでしょうか？　「細粒化は強度と靭性を同時に改善できる」と説明しましたが、引張伸びはむしろ低下する傾向があります。この「一見矛盾するように見える関係」をわかりやすく整理します。

① 「靭性」と「伸び」は別物です
② 結晶粒径と引張伸びの関係
1. 通常域（μmスケール）での傾向
2. なぜ細粒化で伸びが低下しやすいのか？
③ 超細粒材（UFG）での延性低下問題
1. UFG材の延性低下のメカニズム
2. UFG材の延性改善策
④ 金属AMの柱状晶組織と延性の異方性
まとめ：結晶粒径と伸びの関係で押さえておきたいこと

① 「靭性」と「伸び」は別物です

前回記事の「強度と靭性を同時に改善できる」という説明に疑問を感じた方もいるかもしれません。これは使っている言葉の定義が重要です。

🔩 靭性（toughness）

破壊に至るまでに吸収できるエネルギーの総量。シャルピー衝撃値（J）や破壊靭性値 K_Ic（MPa·√m）で評価。
細粒化で向上することが多い。

📏 伸び（elongation）

引張試験で破断するまでの変形量（%）。全伸び・均一伸びで評価。延性（ductility）の指標。
細粒化でやや低下しやすい。

▶ ポイント　靭性と延性は関連しますが、イコールではありません。靭性は「応力×ひずみ曲線の面積」なので、強度が大幅に上がれば伸びが少し下がっても靭性は向上できます。細粒化は強度を大きく上げるため、伸びがやや下がっても靭性が上がるケースが多いのです。

② 結晶粒径と引張伸びの関係

通常域（μmスケール）での傾向

μmスケールの通常の工業材料では、粒径と伸びの関係は強度ほど明確ではなく、材料や条件によって異なります。ただし、一般的な傾向として、粒径が細かくなると伸びはやや低下する方向に動くことが多いです。

⚠️ 上図は模式的な傾向を示したものです。実際の値は合金組成・熱処理・試験条件によって大きく変わります。特に析出物・固溶元素・加工履歴が複合的に影響します。

なぜ細粒化で伸びが低下しやすいのか？

細粒材は、より高い応力で変形が始まります（降伏応力↑）。一方で、変形が均一に広がる前に局所的なネッキング（くびれ）が進みやすくなるため、破断までの伸びが短くなる傾向があります。特に均一伸び（ネッキング前の伸び）が低下しやすいことが知られています。

③ 超細粒材（UFG）での延性低下問題

ECAPやARBなどの強ひずみ加工（SPD）で作製した超細粒材（UFG：Ultra Fine Grained、粒径 ≲ 1 μm）では、延性の大幅な低下が顕著な課題になっています。

粒径スケール	代表的な降伏強度	均一伸び	主な変形機構
粗粒（50〜200 μm）	低〜中	20〜40%（大）	転位の均一すべり
細粒（5〜50 μm）	中〜高	15〜25%（やや低下）	転位すべり＋粒界効果
超細粒・UFG（0.1〜1 μm）	非常に高い	2〜10%（著しく低下）	せん断帯形成・局所変形
ナノ結晶（< 100 nm）	極めて高い	数%以下	粒界すべり・逆HP領域

UFG材の延性低下のメカニズム

UFG材では粒が非常に細かいため、変形の初期から加工硬化能（n値）が著しく低下します。加工硬化とは「変形するほど硬くなる」現象で、これが弱いと局所的な変形（ネッキング）が早期に始まり、均一な伸びが得られません。

▶ 加工硬化能（n値）が低下する理由：超細粒材では転位密度がすでに高い（加工ひずみを多く受けている）状態にあるため、さらに転位を蓄積する余地が小さく、応力上昇効果（加工硬化）が弱まります。

UFG材の延性改善策

UFG材の延性低下を改善するアプローチとして、以下の手法が研究されています。

手法	概要	効果
バイモーダル組織	細粒（高強度）と粗粒（高延性）を混在させる	強度・延性を同時に部分改善
双晶誘起塑性（TWIP）	変形中に双晶を形成させ加工硬化能を維持	高Mn鋼などで高強度・高延性を両立
軽回復焼鈍	UFG加工後に低温で短時間焼鈍し転位密度を調整	延性回復・強度維持のバランス
第二相（TRIP効果）	変形中に残留オーステナイト→マルテンサイト変態	加工硬化能を補い均一伸び改善

④ 金属AMの柱状晶組織と延性の異方性

DEDやPBFなどの金属積層造形（AM）材では、ホール・ペッチ則とは別の観点で伸びを考える必要があります。AM材では急速な溶融・凝固による柱状晶（columnar grain）が発達しやすく、結晶粒形状が等軸晶とは大きく異なります。

組織の特徴	引張方向	伸びの傾向	理由
等軸晶（鍛造・圧延材）	任意	等方的・安定	粒界が等方分布
柱状晶（DED・PBF材）	積層方向（縦）	比較的高い	粒界を横切らず引張
柱状晶（DED・PBF材）	水平方向（横）	低下しやすい	粒界を多く横切る方向

📌 DEDで作製したアルミ青銅（Cu-8Al等）の圧縮試験を行う場合も、試験片の採取方向（積層方向 vs 水平方向）によって延性評価が変わります。試験計画の段階で方向を統一しておくことが重要です。

まとめ：結晶粒径と伸びの関係で押さえておきたいこと

「靭性（toughness）」と「引張伸び（elongation）」は別の量。細粒化で靭性は上がっても、引張伸びはやや低下しやすい
μmスケールでは粒径と伸びの相関は強度ほど明確ではないが、粗粒のほうが均一伸びが大きい傾向がある
超細粒材（UFG）では加工硬化能（n値）が低下し、早期ネッキングにより均一伸びが著しく低下する
延性低下への対策として、バイモーダル組織・TWIP・TRIP・軽回復焼鈍などが有効
DEDなどのAM材は柱状晶による延性の異方性に注意。引張方向で伸びが大きく変わる
強度×伸び積（UTS×El）で材料を比較すると、強度と延性のバランスを総合評価できる
