アルミニウム青銅をやさしく解説：海と産業が信頼する銅合金の特性と使い分け
CAC702・C95400・CuAl10Fe5Ni5——これらはいずれもアルミニウム青銅の規格記号です。船舶のプロペラ、石油プラントのバルブ、産業機械の歯車など、過酷な環境で長期間使われる部品に広く採用されています。この記事では、アルミニウム青銅の組成・組織・耐海水性のメカニズム・他の銅合金との比較・用途・国際規格対応をわかりやすく解説します。
① 組成：「銅＋アルミ」だけではない多元合金
アルミニウム青銅の主成分は銅（Cu）で、そこにアルミニウム（Al）を5〜12%加えるのが基本です。しかし実際の製品グレードには、さらに鉄（Fe）・ニッケル（Ni）・マンガン（Mn）が加わった多元合金が多く使われています。
Al量が5〜8%だと単相（α相）という比較的やわらかくて加工しやすい組織になります。9〜11%になると二相（α+β相）になって強度と硬さが大きく上がります。船舶部品や産業機械向けの高強度グレードはほぼこの二相域です。
② 強度：銅合金でありながら鋼材と同程度の強度を持ちます
アルミニウム青銅の引張強度は600〜800 MPaにもなります。硬さもHB 150〜220程度で、これは普通の鋼材（SS400: HB 120程度）と同じかそれ以上のレベルです。さらに低温で脆くなりにくい（低温脆性がない）という特性もあり、寒冷地での運用や液化ガスを扱う設備にも使えます。
他の代表的な銅合金と比較します。
※ 各項目は相対評価（5点満点）。コストは低いほど経済的（スコアが高い＝安価）。
ベリリウム銅は強度が飛び抜けていますが、加工時に有害な粉塵が発生するリスクがあり、取り扱いに厳しい管理が必要です。コストも高いです。アルミニウム青銅は安全に加工でき、価格も現実的です。強さ・安全性・コストのバランスで選ばれます。
③ なぜ海水に強いのか：3つの耐食メカニズム
アルミニウム青銅は衝撃・摩擦による火花が発生しにくい「非火花性」を持ちます。石油・ガスプラントのような可燃性雰囲気での使用が可能で、これが石油・ガス分野でのバルブ・ポンプへの採用理由のひとつです。
④ 用途別：どんな場面で選ばれているか
⚓ 船舶・海洋

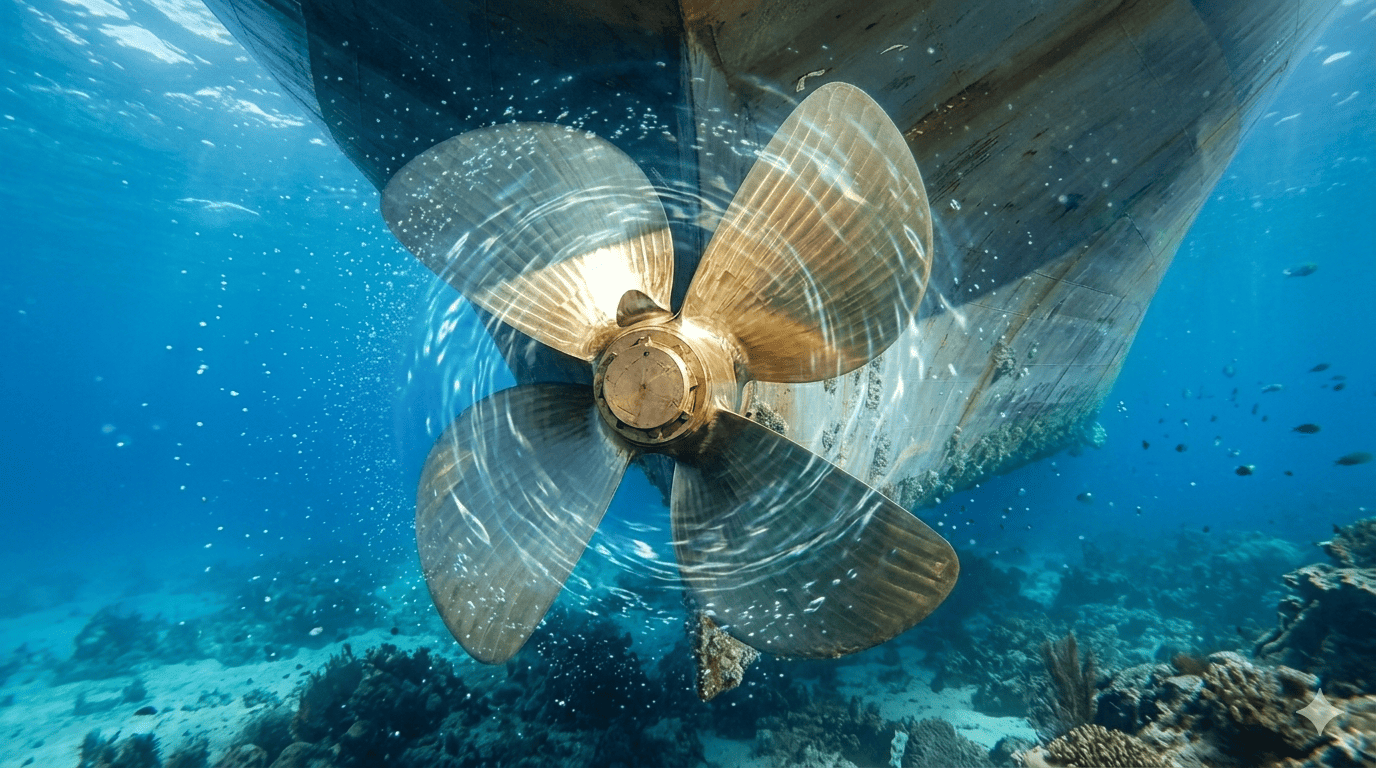

プロペラ・舵・海水ポンプ・船体貫通部品に使われます。耐海水性・キャビテーション耐性が決め手です。世界の船舶プロペラで最も広く採用されている材料のひとつです。
🛢️ 石油・ガス
バルブ・フィッティング・ポンプ部品に使われます。非火花性により可燃性雰囲気でも安全に使用できます。
⚙️ 産業機械
歯車・軸受・ブッシュ・スラスト板に使われます。耐摩耗性と高強度が長寿命を実現します。
✈️ 防衛・航空
着陸装置・油圧部品・ブシュ類に使われます。軽量化と信頼性の両立が求められる重要部位に採用されます。
⑤ JIS・海外規格の対応表
| 規格体系 | 代表的な記号・グレード | Al% | 主な特徴・用途 |
|---|---|---|---|
| JIS（日本） JIS H 5120 / H 3250 |
CAC701（旧 AlBC1） CAC702（旧 AlBC2） CAC703（旧 AlBC3） |
8〜10% 8〜10.5% 9〜11% |
CAC701：汎用鋳物。CAC702：Fe添加・高強度。CAC703：Ni・Fe添加・最高強度です。 |
| ASTM（米国） ASTM B148 / B169 |
C95200 C95400 C95500 C95800 |
8〜9% 10〜11.5% 10〜11.5% 8.5〜9.5% |
C95400：最も広く使用される汎用グレードです。C95500：Fe+Ni添加・高強度。C95800：海水・プロペラ用途に特化しています。 |
| EN／ISO（欧州） EN 1982 / ISO 428 |
CuAl10Fe2 CuAl10Fe5Ni5 CuAl9Ni5Fe4Mn |
9〜11% 9〜11% 8.5〜9.5% |
組成名称による表記が基本です。CuAl10Fe5Ni5：船舶・石油用高強度。CuAl9Ni5Fe4Mn：プロペラ合金として定評があります。 |
| BS（英国） BS 1400 |
AB1 AB2 |
9〜11% 9.5〜10.5% |
EN規格へ移行中ですが旧来仕様書で併用されます。AB2：Ni添加・高強度・耐食です。 |
| GB（中国） GB/T 1176 |
ZCuAl9Mn2 ZCuAl10Fe3 ZCuAl10Fe3Mn2 |
8〜10% 9〜11% 9〜11% |
ASTM・EN規格と対応関係があります。Fe・Mn添加系が産業機械向けに普及しています。 |
JIS CAC702・ASTM C95500・EN CuAl10Fe5Ni5の3つはほぼ同等のニッケルアルミニウム青銅系グレードとして扱われることが多いですが、組成の許容範囲や試験方法に微妙な違いがあります。重要な部品ではミルシート（材料証明書）との照合が必須です。
⑥ まとめ
アルミニウム青銅のポイントを整理します。
- 主成分は銅（Cu）＋アルミ（Al）5〜12%で、実用品にはさらにFe・Ni・Mnを加えた多元合金が多いです
- Al量が9〜11%の二相（α+β相）域で強度・硬さが大きく上がり、船舶・産業機械向けの主力グレードになります
- 海水への強さは「Al₂O₃保護皮膜」「脱亜鉛腐食なし（亜鉛不含）」「エロージョン耐性」の3つが根拠です
- 「非火花性」により石油・ガスプラントの可燃性雰囲気での使用が可能です
- 国際的にはJIS CAC702≒ASTM C95500≒EN CuAl10Fe5Ni5として対応しますが、ミルシート確認が重要です
- 強度・耐食性・耐摩耗性・加工性・コストの全項目が高水準にバランスしているのがこの合金の最大の強みです
